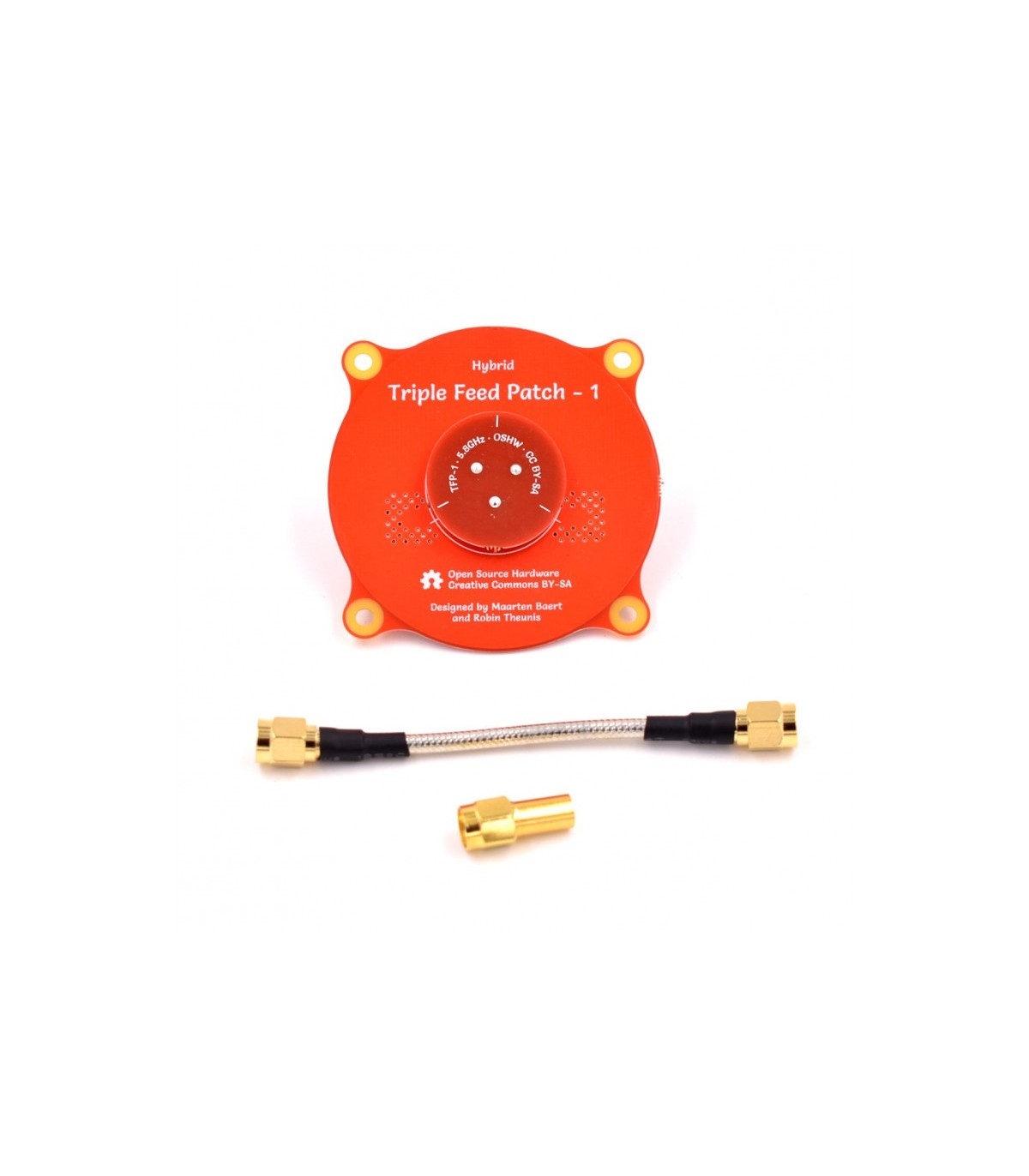

Patch-Antenne Triple Feed Patch RJX HOBBY

Die antenne Triple Feed Patch ist eine direktionale patch-antenne, zirkular polarisierte, erstellt von Maarten Baert in zusammenarbeit mit Robin Judy.

Die wichtigsten design-ziele waren:

• Gute wirksamkeit von strahlung
• Guter bericht, axial, nicht nur senkrecht zum patch, aber auch aus der mitte.

Technische Daten :

• Mittenfrequenz: 5,8 GHz
• Polarisierte links oder rechts weiter den anschluss verwendet
• Bandbreite: 660 MHz (5,47 - 6,13 GHz)
• Korrespondenz: S11 <-20 dB, VSWR <1.22 (der mittenfrequenz)
• Bericht: axial: <1,3
• Antennengewinn: 9.4 dBi
• Breite des strahls halbe leistung: 55 ° (horizontal und vertikal)
• Wirksamkeit der strahlung: 83,5%

Im lieferumfang enthalten :

• 1x Patch-antenne
• 1x verlängerungskabel SMA
• 1x anschluss "Dummy Load", um auf den anschluss nicht verwendet.
