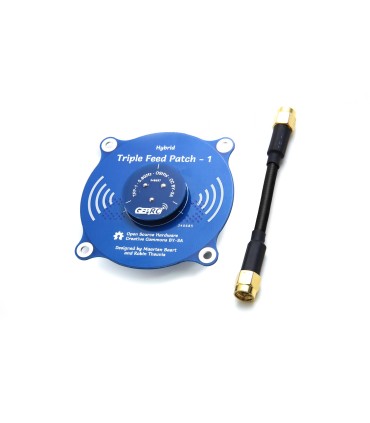

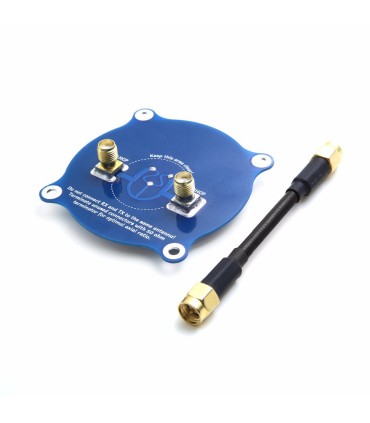

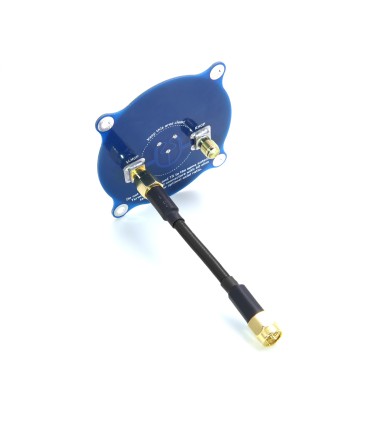

GEPRC Triple feed patch antenna 5.8 GHz RHCP oder LHCP

Die antenne Triple Feed Patch ist eine direktionale patch-antenne, zirkular polarisierte, erstellt von Maarten Baert in zusammenarbeit mit Robin Judy.

Die design-ziele basieren auf :

-Gute wirksamkeit von strahlung

-Gutes verhältnis axial, nicht nur senkrecht zum patch, aber auch aus der mitte.

-Kosten für die herstellung niedrig

Technische daten

-Marke : GEP-RC

-Modell : Dreifach-Feed Patch

-Mittenfrequenz : 5,8 GHz

-Zirkulare Polarisation (rechts oder links nach dem anschluss verwendet werden

-Bandbreite : 660 MHz (5.47 – 6.13 GHz)

-Korrespondenz : S11 <-20 db="" vswr="" 1="" 22="" der="" mittenfrequenz="" p="">

-Bericht: axial: <1,3

-Gain : 9.4 dBi

-Breite des strahls halbe leistung : 55 ° (horizontal und vertikal)

-Wirksamkeit der strahlung : 83,5%

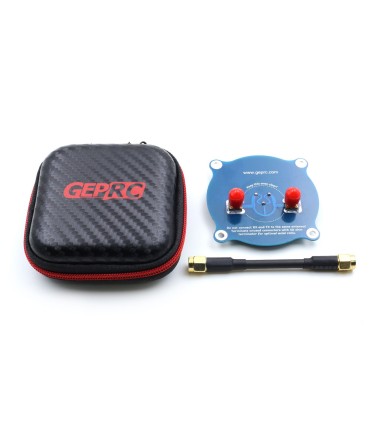

Kommt in einem Softcase.
