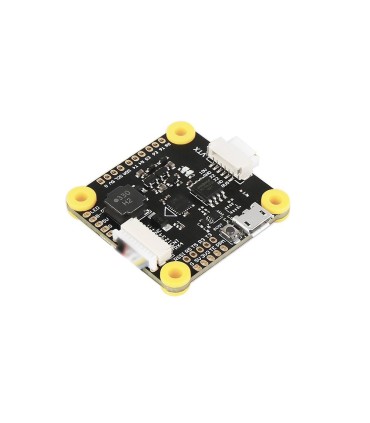

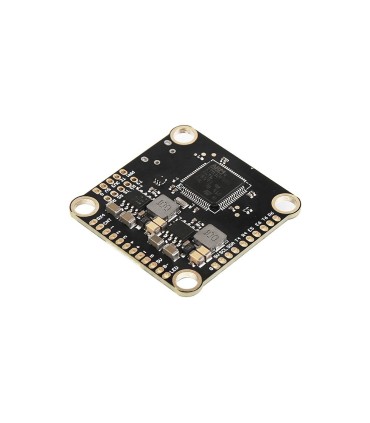

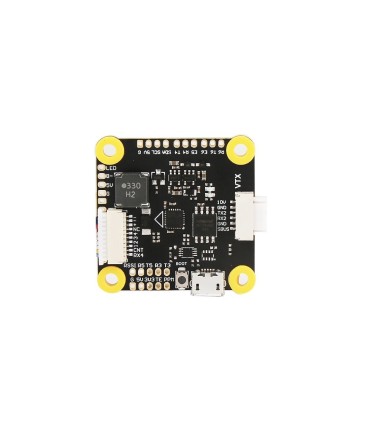

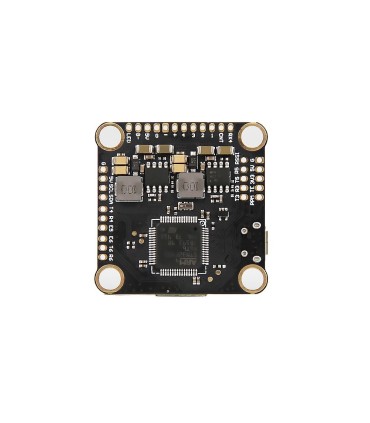

Karte von flug TMOTOR F4 HD

UART-5-RX enthält einen wechselrichter, erfordern daher ein signal-empfänger invertiert, um die verbindung UART5-RX, als SBUS.
ADC-CURRENT erfordert die verbindung von der schnittstelle, die aktuelle esc-taste und lesen sie den aktuellen wert.
Uart 4-RX benötigt, verbinden sie die telemetrie esc, um zu lesen, die telemetrie-daten.

5V zieht nicht, das andere geräte ausser dem empfänger.

Technische Daten :

Chip-haupteinheit-bedienung : STM32F405RGT6
Gyro : MPU-6000
Luftdruck : Optional (bitte kontaktieren sie den anbieter, wenn sie einen link)
RAM : auf karte 16 Mb
Eingang spannung : 12V-25.2 V ( 3-6S)
BEC : 5V/2A (empfänger), 10V/2A (VTX)
Größe : 37MM höhe 37 MM breite
Montage abstand : 30,5 mm x 30,5 mm
Gewicht : 8,4 g
Firmware : TMOTORF4( BETAFLIGHT)
