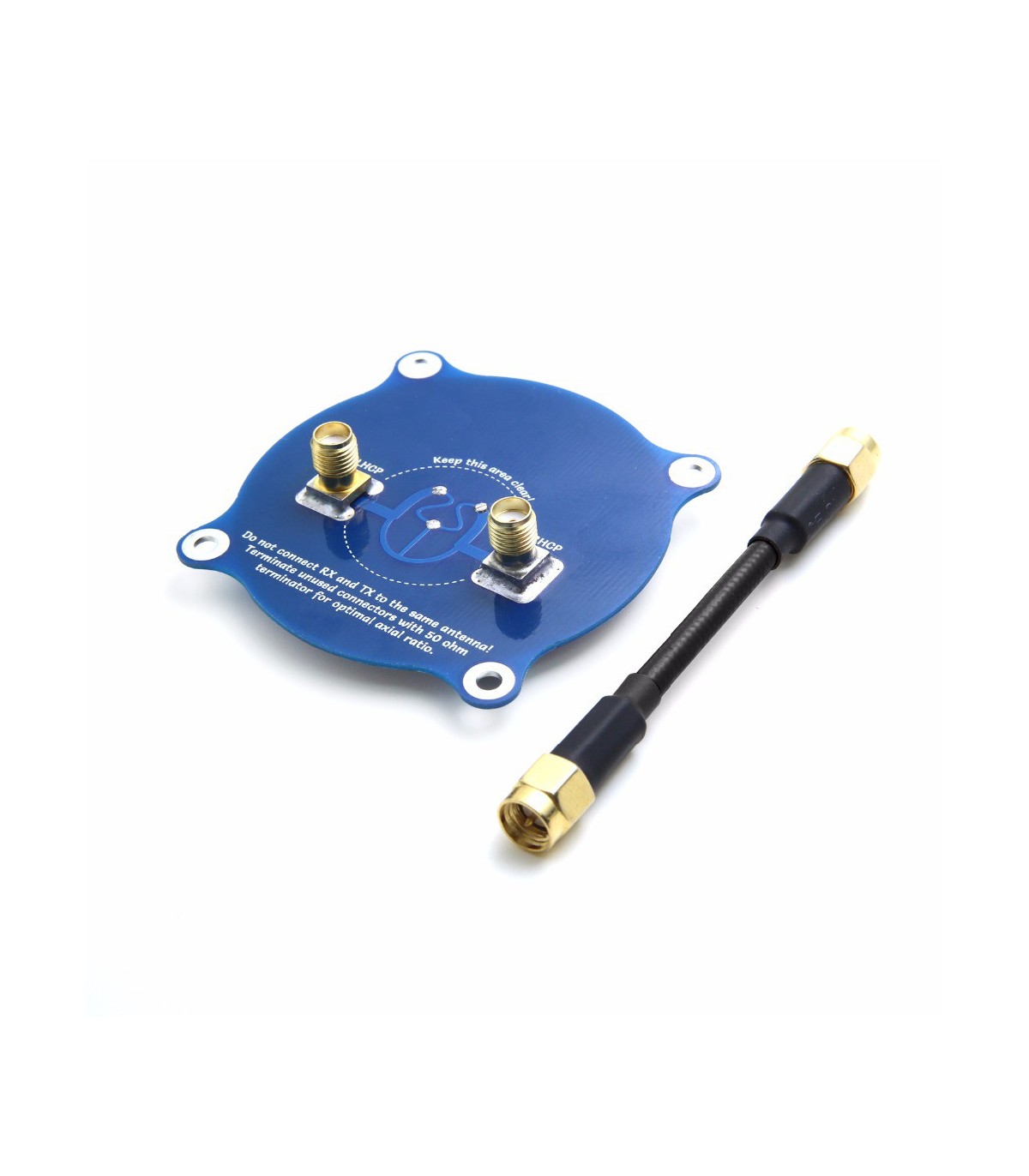

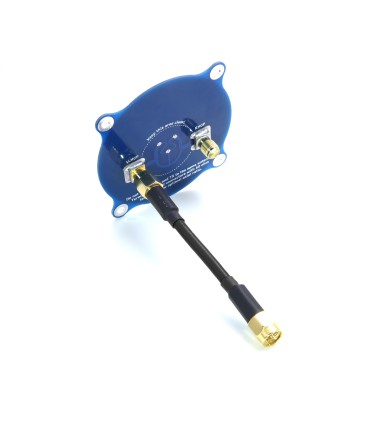

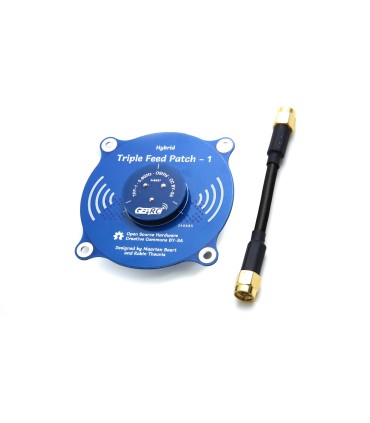

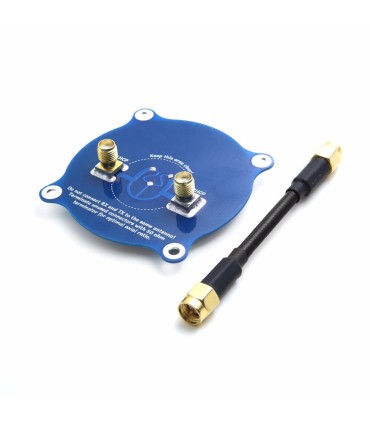

GEPRC Triple feed patch antenna 5,8GHz RHCP ou LHCP

L'antenne Triple Feed Patch est une antenne directionnelle à polarisation circulaire, créée par Maarten Baert en collaboration avec Robin Theunis.

Les objectifs de conception sont basés sur :

-Bonne efficacité de rayonnement

-Bon rapport axial, non seulement directement perpendiculaire au patch, mais aussi décentré.

-Un coût de fabrication faible

Caractéristiques techniques

-Marque : GEP-RC

-Modèle : Triple Feed Patch

-Fréquence centrale : 5,8 GHz

-Polarisation circulaire droite ou gauche suivant le connecteur utilisé

-Bande passante : 660 MHz (5.47 – 6.13 GHz)

-Correspondance : S11 <-20 dB, VSWR <1.22 (à la fréquence centrale)

-Rapport axial : <1,3

-Gain : 9.4 dBi

-Largeur du faisceau demi-puissance : 55 ° (horizontal et vertical)

-Efficacité du rayonnement : 83,5%

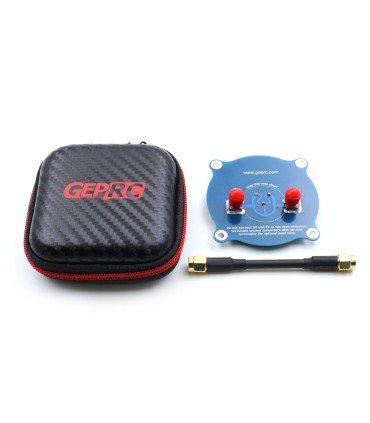

Livré en Softcase.
