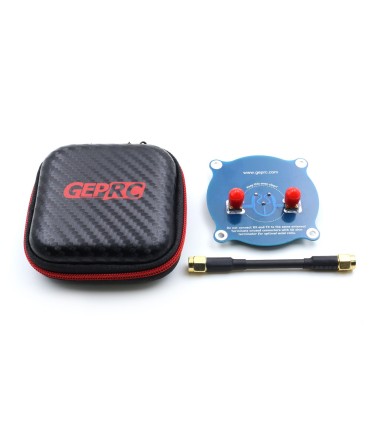

GEPRC Tripla alimentazione patch antenna 5.8 GHz RHCP o LHCP

L'antenna Tripla Alimentazione Patch è un'antenna direzionale con polarizzazione circolare, creata da Maarten Baert, in collaborazione con Robin Theunis.

Gli obiettivi del progetto sono basate su :

-Buona efficienza di radiazione

-Buona assiale rapporto, non solo direttamente perpendicolare alla patch, ma anche off-center.

-Un costo di produzione basso

Caratteristiche tecniche

-Marca : GEP-RC

-Modello : Triple Feed Patch

-Centro di frequenza : 5.8 GHz

-Polarizzazione circolare destra o a sinistra a seconda del connettore utilizzato

-Larghezza Di Banda : 660 MHz (5.47 – 6.13 GHz)

-Corrispondenza : S11 <-20 db="" vswr="" 1="" 22="" frequenza="" centrale="" p="">

-Assiale rapporto : <1,3

-Guadagno : 9.4 dBi

-Larghezza del fascio-mezza potenza : 55 ° (orizzontale e verticale)

-Efficienza di radiazione : 83,5%

Fornito in una Softcase.
