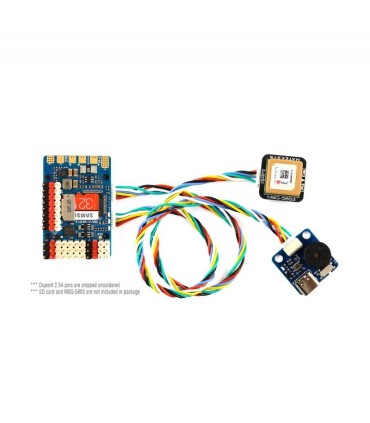

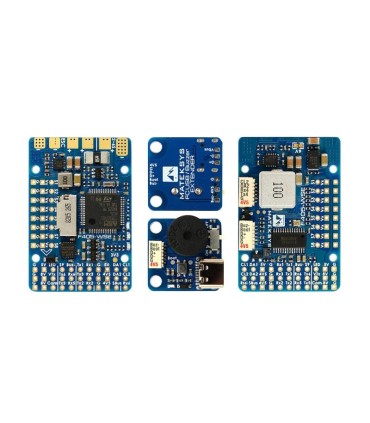

Mappa dei voli MATEK F405-WSE

Mappa dei voli MATEK F405-WSE

Specifiche tecniche:

• MCU: 168 MHz STM32F405RGT6 1 MB Flash
• IMU: MPU6000 (SPI1) (da calibrare prima delle saldature!)
• Modello no.: DPS310 (I2C1)
• OSD: AT7456E (SPI2)
• Scatola nera: microSD socket (SPI3)
• VCP & 6x UART,
• 1x Softserial_Tx opzione (TX2 pad, INAV)
• 10x Uscite PWM (S1~S9, LED)
• 2x I2C
• 3x ADC (tensione, corrente, RSSI)
• 3x LED per FC STATO(blu, verde) e 3.3 V Indicatore (rosso)
• Costruito in inverter su UART2-RX per SBUS ingresso
• PPM / UART condiviso: UART2-RX
• 1x SH1. 0_6pin connettore (4V5/G/TX4/RX4/DA2/CL2) per il GPS / bussola
• 1x SH1. 0_6pin connettore per USB e buzzer
• DJI FPV OSD: qualsiasi ricambio UART
• FrskyOSD: qualsiasi UART di ricambio
• 6 ~ 30 V DC IN (2 ~ 6 S LiPo)
• 132A ad alta precisione Senso di corrente (scala 250)
• PDB / resistore di rilevamento corrente: 60A continuo, 132A burst.
• 5 V 2A BEC per FC e periferiche
• Vx 5A BEC per servi, 5 V / 6 V opzione
• 8 V 1.5 A BEC per VTX e macchina fotografica
• AC 3.3 V 200mA
• Sonda di tensione della batteria: 1 k: 10 k
• Dimensioni: 44 x 29 x 10 mm
• Dimensioni: 25 x 25 mm, φ2 mm
• Peso: 20g con piastra di base e USB/buzzer adattatore
