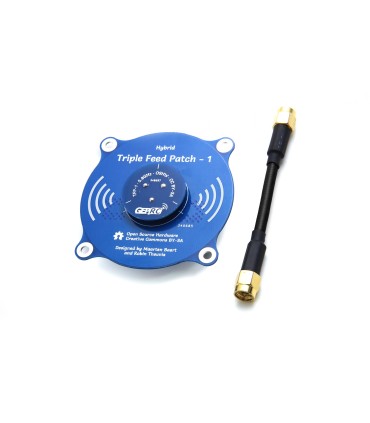

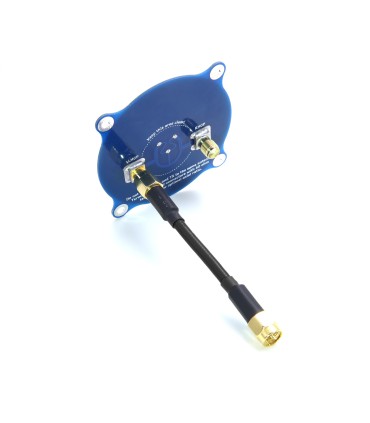

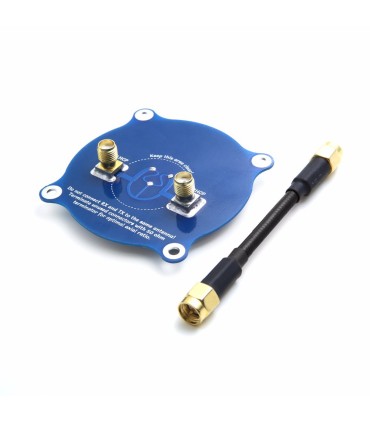

GEPRC Triple feed patch antenne 5.8 GHz RHCP of LHCP

De Triple Feed Patch antenne is een cirkelvormige Gepolariseerde directionele antenne, gemaakt door Maarten Baert in samenwerking met Robin Theunis.

De ontwerpdoelen zijn gebaseerd op :

- Goede stralingsefficiëntie

- Goede axiale verhouding, niet alleen direct loodrecht op de patch, maar ook off-center.

- Lage productiekosten

Specificatie

-Merk: GEP-RC

- Model Nr.: Drievoudige Feed Patch

- Centrale Frequentie: 5.8 GHz

- Rechts of links cirkelvormige polarisatie afhankelijk van de gebruikte connector

-Bandbreedte: 660MHZ (5,47 - 6,13 GHz)

- Matching: S11 <-20 dB, VSWR <1.22 (bij de middenfrequentie)

- Axiale verhouding: < 1,3

- Versterking: 9,4 dBi

- Half-power straalbreedte: 55° (horizontaal en verticaal)

- Stralingsefficiëntie: 83,5%

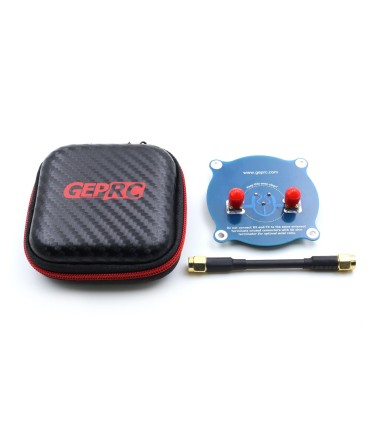

Geleverd in Softcase.
