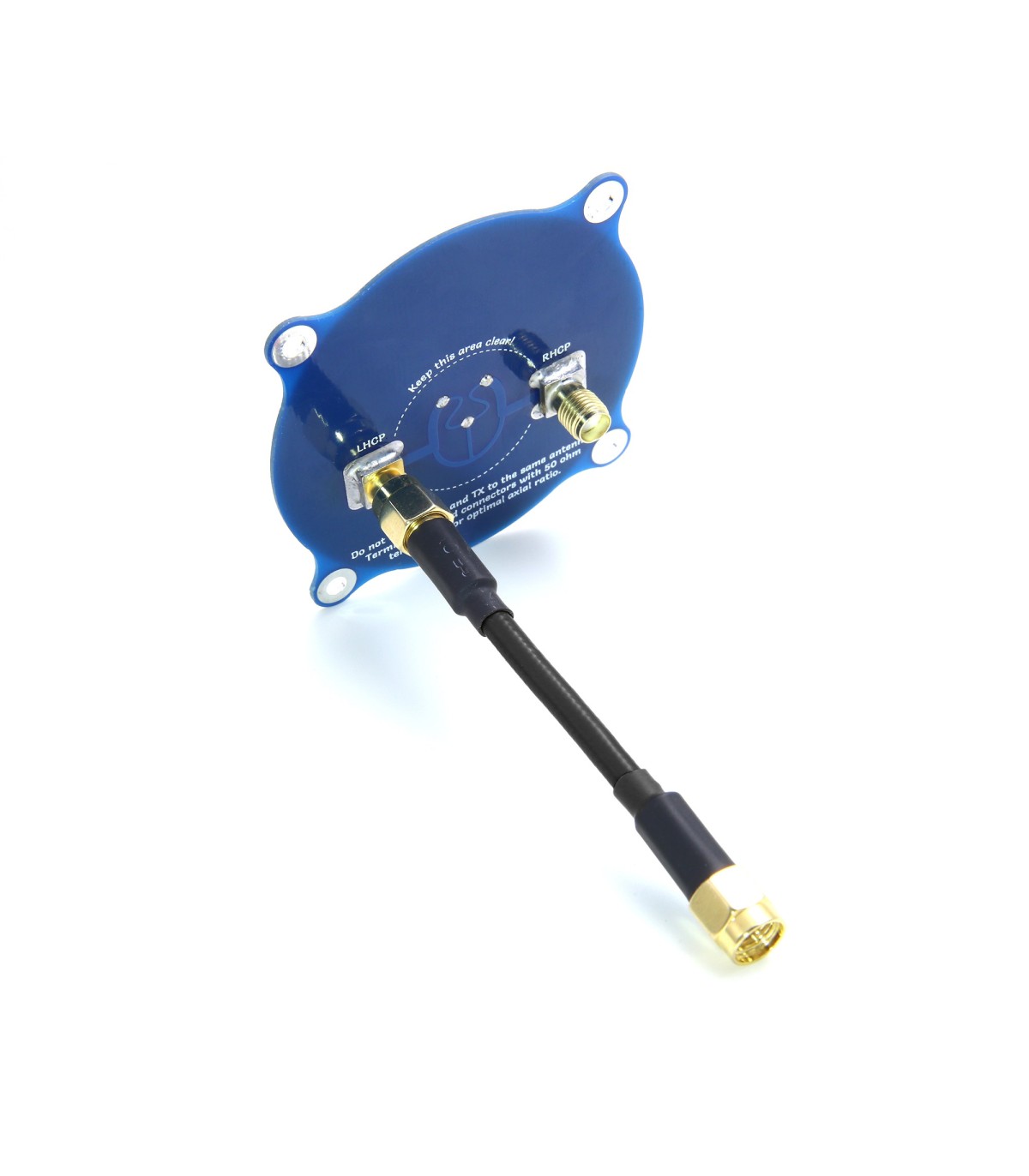

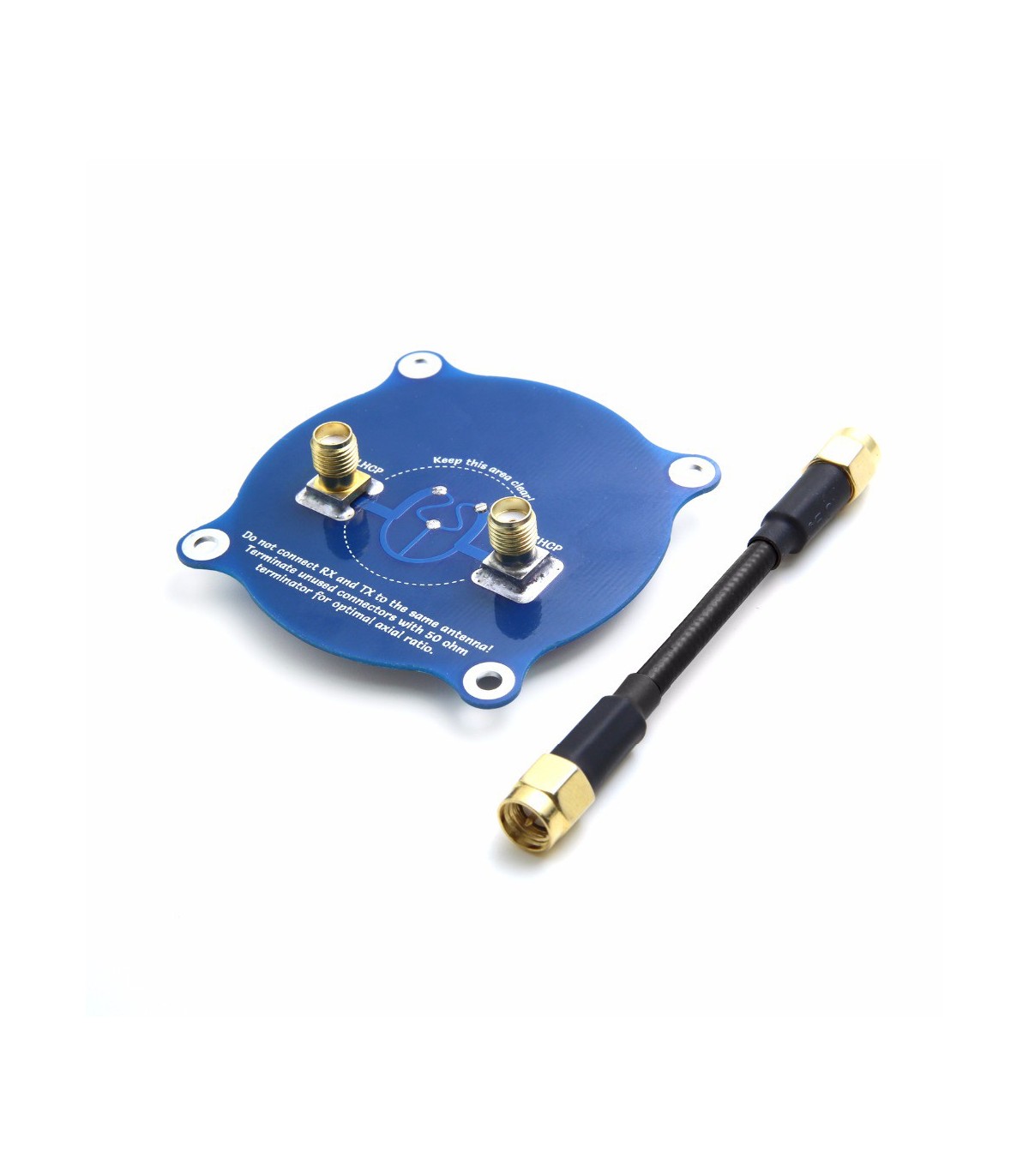

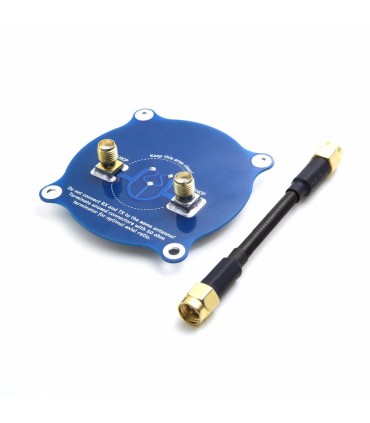

Sistema de alimentação tripla GEPRC para antenas de 5,8 GHz RHCP ou LHCP

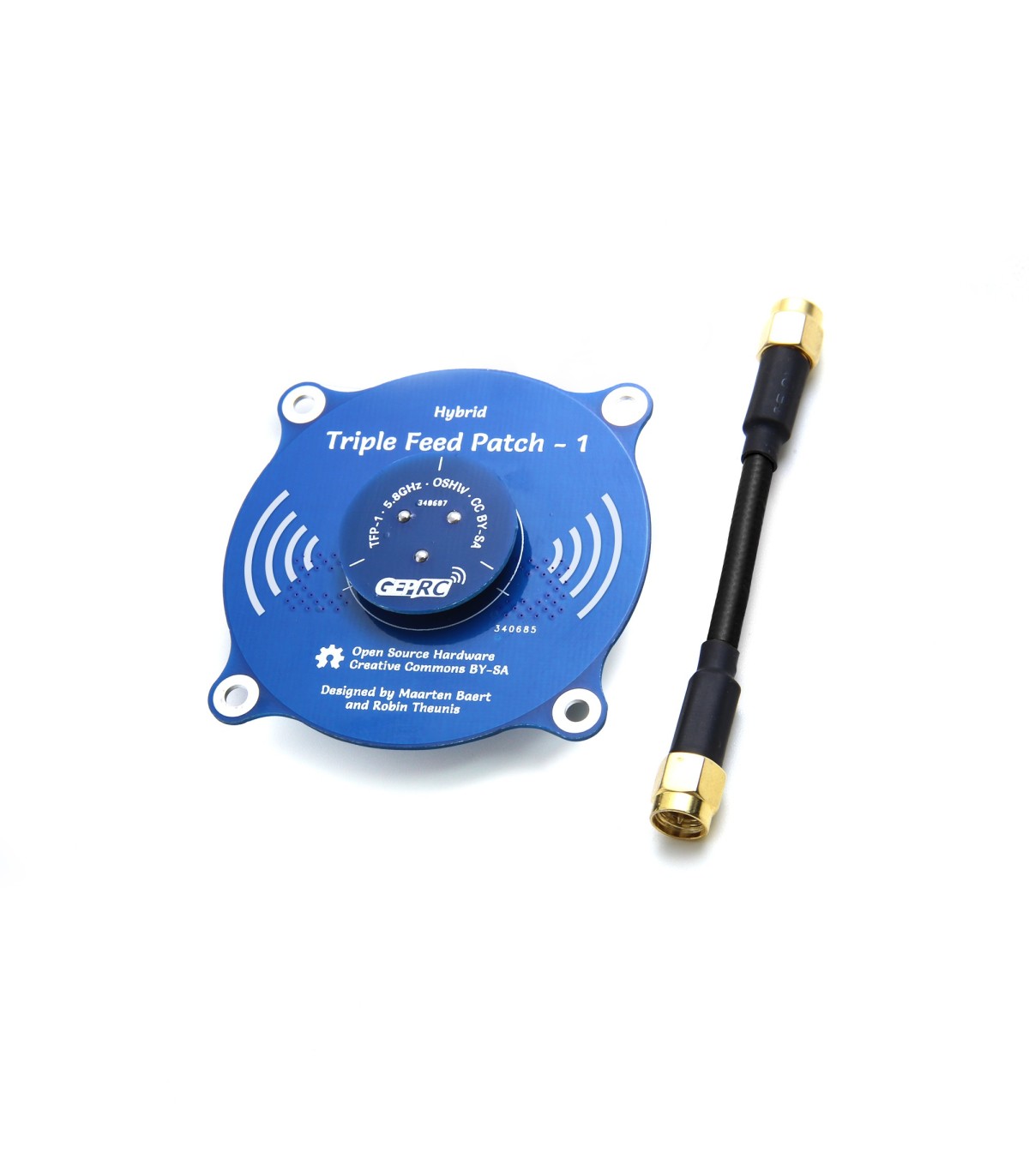

A antena Triple Feed Patch é uma antena direcional polarizada circular, criada por Maarten Baert em colaboração com Robin Theunis.

As metas de design são baseadas em :

- Boa eficiência de radiação

- Boa relação axial, não só perpendicular ao remendo, mas também fora do centro.

- Baixo custo de produção

Especificacao

- Marca: GEP-RC

- Modelo No.: Sistema De Alimentação Tripla

- Frequência central: 5,8 GHz

- Polarização circular direita ou esquerda, dependendo do conector utilizado

- Largura de banda: 660MHZ (5,47 - 6,13 GHz)

- Correspondência: S11 <-20 dB, VSWR <1,22 (na frequência central)

- Relação Axial: <1, 3

- Ganho: 9.4 dBi

- Largura do feixe de meia potência: 55° (horizontal e vertical)

- Eficiência da radiação: 83.5%

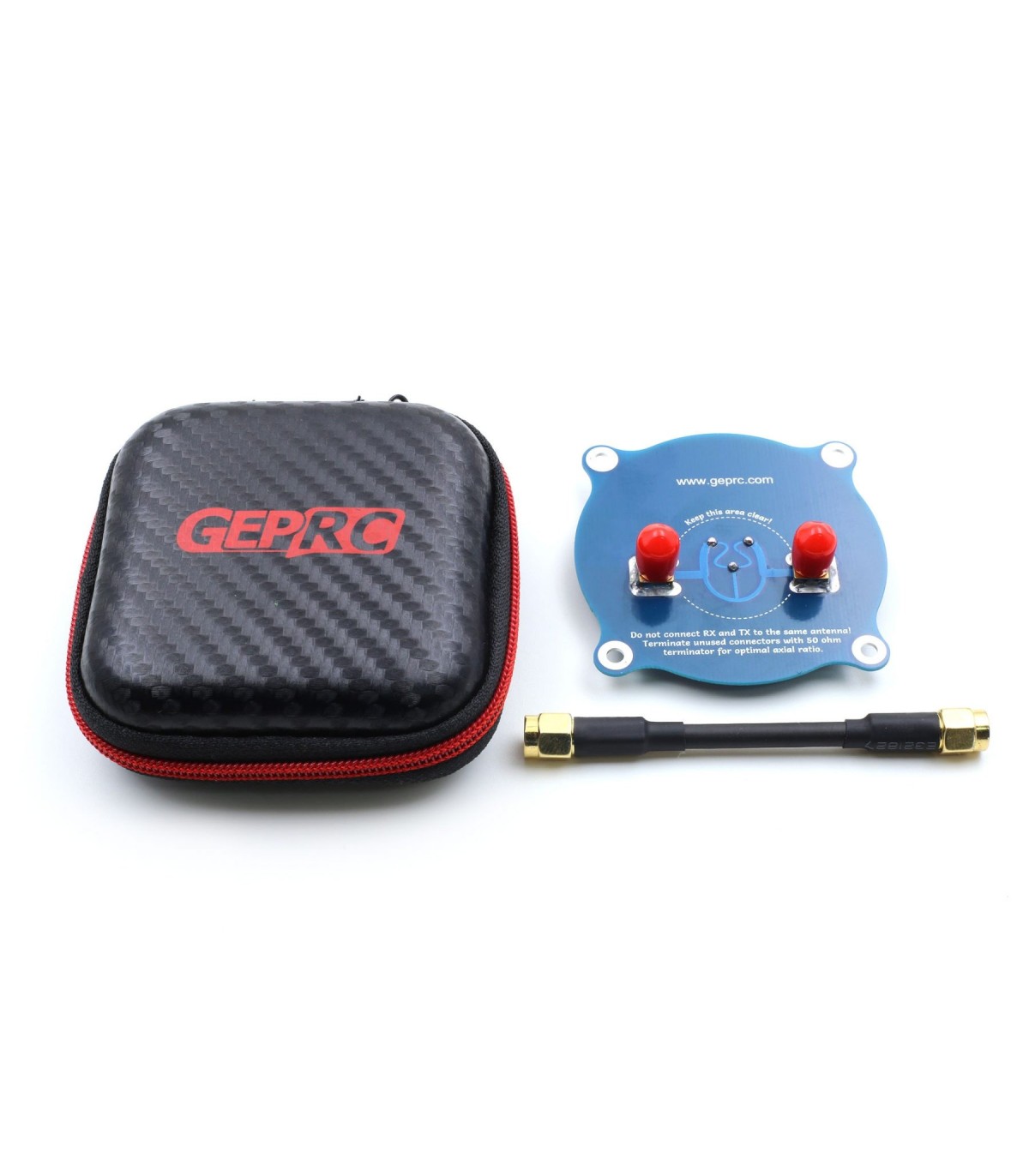

Entregue em Softcase.
