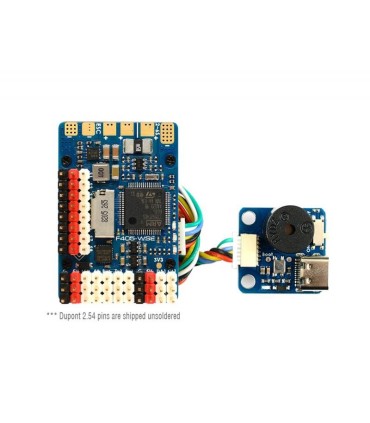

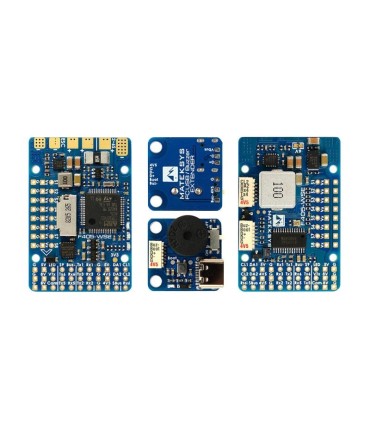

MATEK F405-mapa de voo WSE

MATEK F405-mapa de voo WSE

Especificacao:

• MCU: 168MHz STM32F405RGT6 1MB Flash
• IMU: MPU6000 (SPI1) (a calibrar antes das soldaduras!)
• Modelo n. o: DPS310 (I2C1)
• OSD: AT7456E (SPI2)
• Caixa preta: 'socket' do microSD (SPI3)
• UARTs VCP & 6x,
• Opção 1x Softserial_Tx (pad TX2, INAV)
• Saídas de PWM 10x (S1~S9, LED)
• 2x I2C
• 3x ADC (tensão, corrente, RSSI)
• 3x LEDs para o estado FC (azul, verde) e indicador 3, 3 V (Vermelho)
• Incorporado no inversor no UART2-RX para a entrada do SBUS
• PPM/UART partilhado: UART2-RX
• 1x SH1.0_6pin conector (4V5/G/TX4/RX4/DA2/CL2) para GPS / bússola
• 1x SH1.0_ 6pin conector para USB & buzzer
• DJI FPV OSD: qualquer UART de reserva
• FrskyOSD: qualquer UART de reserva
• 6~30V DC IN (2~6S lipoaspiração)
• 132A sentido actual de alta precisão (escala 250)
• PDB / resistor de Sentido Corrente: 60A contínuo, 132A rebentado.
• 5V 2A BEC para FC & periférico
• VX 5A BEC para servos, opção 5V/6V
• 8V 1.5 A BEC para a VTX & camera
• AC 3.3 v 200mA
• Sonda de tensão da bateria: 1k: 10k
• Dimensões: 44 x 29 x 10 mm
• Tamanho: 25 x 25mm, φ2mm
• Peso: 20g com placa base e Adaptador USB/buzzer
